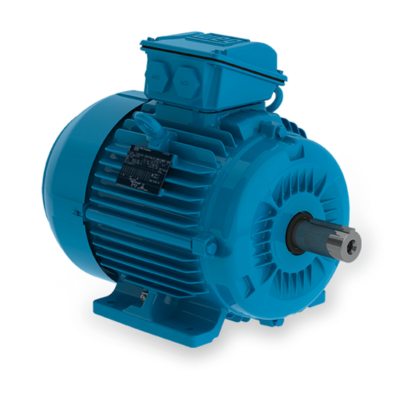

Motori Asincroni Trifase W22 in Ghisa
Efficienza e Affidabilità per Applicazioni Industriali
I motori asincroni trifase WEG Serie W22 in ghisa, disponibili in potenze da 0,12 a 500 kW (frame IEC 63–355), uniscono prestazioni elevate, efficienza energetica e lunga vita in servizio continuo (S1).
Grazie al design a gabbia di scoiattolo, all’isolamento classe F (ΔT 80 K) e alle classi di efficienza IE3 (Premium) e IE4 (Super Premium), garantiscono risparmi significativi sui consumi.
Il raffreddamento IC411 e la costruzione in FC-200 conferiscono eccellente dissipazione termica e resistenza meccanica (IP55), supportata da cuscinetti lubrificati con intervalli prolungati.
Montaggio B3, compatibilità con inverter (VFD fino a 690 V) e classe di protezione fino a IP66 li rendono ideali per diverse applicazioni industriali.
I motori della serie W22 sono disponibili in configurazioni a 2, 4, 6, 8, 10 e 12 poli per adattarsi a diverse velocità di funzionamento e requisiti applicativi.
-
Materiale: Ghisa FC-200
-
Grandezze: da 63 a 355
-
Potenze: da 0,12 kW a 500 kW
-
Colore: Blu – RAL 5009
-
Protezione: IP55
-
Classe di isolamento: F
-
Scatola mors. ruot. 4×90°
-
-
-
-
-
Altro (su richiesta)
-
Trattamento dell’Aria
-
Trattamento delle acque
-
Industria alimentare
-
Carta e cellulosa
-
Compressori ad aria
-
Impianto di aspirazione
-
Sistemi di pompaggio
-
Agitatori e miscelatori
Vantaggi dei Motori Asincroni Trifase W22 in ghisa
La serie W22 in ghisa è progettata per offrire la massima affidabilità nelle applicazioni più impegnative. La struttura solida e resistente assicura lunga durata anche in condizioni gravose, riducendo vibrazioni e rumori.
Design robusto
Alta efficienza energetica IE3/IE4
Ventilazione TEFC (IC411)
Vibrazioni ridotte
Bassa rumorosità
Manutenzione facilitata
Motori Elettrici Asincroni Trifase – Classe IE3
Serie W22
|
Poli |
Giri/min |
Potenza |
|---|---|---|
|
2 |
3000 |
da 0,12 kW a 450 kW |
|
4 |
1500 |
da 0,12 kW a 500 kW |
|
6 |
1000 |
da 0,12 kW a 400 kW |
|
8 |
750 |
da 0,12 kW a 280 kW |
Frequenza 50 Hz
Multitensione 380 V / 400 V / 415 V
Frequenza 60 Hz
Tensione 460 V
Motori Elettrici Asincroni Trifase – Classe IE4
Serie W22
|
Poli |
Giri/min |
Potenza |
|---|---|---|
|
2 |
3000 |
da 0,25 kW a 355 kW |
|
4 |
1500 |
da 5,5 kW a 355 kW |
|
6 |
1000 |
da 3 kW a 315 kW |
Frequenza 50 Hz
Multitensione 380 V / 400 V / 415 V
Frequenza 60 Hz
Tensione 460 V
Motori Elettrici Asincroni Trifase – Poli Speciali (Non Classificati IE)
Serie W22
|
Poli |
Giri/min |
Potenza |
|---|---|---|
|
10 |
600 |
da 0,12 kW a 185 kW |
|
12 |
500 |
da 0,12 kW a 45 kW |
Frequenza 50 Hz
Multitensione 380 V / 400 V / 415 V
Frequenza 60 Hz
Tensione 460 V
Varianti costruttive
Le versioni alternative dei motori W22 rappresentano configurazioni strutturali o funzionali differenti rispetto al modello standard, progettate per rispondere a specifiche esigenze normative, ambientali o di efficienza energetica.
Sono definite a catalogo o disponibili su richiesta tecnica, e impattano la progettazione del motore.
|
Opzione |
Descrizione |
Disponibilità |
Note |
|
Tensione speciale |
Tensioni non standard (es. 500V, 525V, 690V) |
Su richiesta |
Per mercati specifici o compatibilità con VFD |
|
Motore a doppia polarità |
Dahlander o doppio avvolgimento |
Su richiesta |
Due velocità fisse per pompe, ventilatori, agitatori |
|
Versione ATEX/IECEx (ghisa) |
Certificata per atmosfere esplosive (Ex db, Ex eb, Ex tb) |
Su richiesta |
Richiede codice di ordine e certificazione dedicata |
|
Forma costruttiva NEMA (C o D) |
Versione con flangia e interfaccia americana |
Su richiesta |
Per compatibilità con impianti USA / Canada |
|
Cuscinetti a rulli |
Per carichi radiali elevati |
Su richiesta |
Disponibili da taglia 160M in su |
|
VSD-ready (uso con inverter) |
Isolamento WISE®, predisposto per funzionamento con inverter |
Disponibile a catalogo |
Fino a 575V – fino a 690V su richiesta con isolamento rinforzato |
Personalizzazioni
I motori asincroni trifase W22 in ghisa possono essere dotati di numerose personalizzazioni opzionali, che permettono di adattare il motore a specifici requisiti operativi, ambientali o normativi.
Queste personalizzazioni non modificano la configurazione base del motore, ma ne potenziano prestazioni, durata e compatibilità applicativa.
|
Personalizzazione |
Funzione/Applicazione |
|
Termistori, RTD Pt100 su avvolgimenti o cuscinetti |
Monitoraggio temperatura per protezione termica avanzata |
|
Riscaldatori anticondensa |
Evita la formazione di condensa in ambienti freddi o umidi |
|
Doppio albero o albero inox |
Per accoppiamenti speciali o ambienti corrosivi |
|
Isolamento classe H |
Resistenza a elevate temperature operative |
|
Livello di vibrazione grado B |
Richiesto in settori con requisiti di monitoraggio e sicurezza vibrazionale |
|
Esecuzioni verticali con tettoia (canopy) |
Per montaggi su pompe verticali |
|
Scatola morsettiera ausiliaria |
Collegamento di sensori, resistenze, encoder, ventole aggiuntive ecc. |
|
Ventilazione forzata (TEBC – IC416) |
Indispensabile con inverter a basse frequenze o in ambienti confinati |
Supporto Tecnico e Assistenza
MDS e la rete globale WEG offrono un supporto tecnico completo: dalla scelta del motore alla fase post-vendita.
Supporto Tecnico Qualificato MDS
MDS ti guida nella scelta del motore elettrico trifase più adatto alla tua applicazione industriale, offrendo soluzioni su misura e supporto tecnico qualificato.
Supporto Tecnico Globale WEG
La rete di assistenza WEG offre un supporto post-vendita qualificato in oltre 135 Paesi, garantendo:
- Assistenza tecnica globale per risolvere eventuali problematiche.
- Accesso rapido ai ricambi, per ridurre i tempi di fermo impianto.
FAQ: Motori Asincroni Trifase W22 in Ghisa
Qual è la differenza tra IE3 e IE4 nei motori W22?
I motori IE4 offrono maggiore efficienza energetica rispetto agli IE3, riducendo ulteriormente i consumi e le emissioni di CO2.
Quale configurazione di poli scegliere per la mia applicazione?
2 poli (3000 rpm) – Per applicazioni ad alta velocità come ventilatori centrifughi.
4 poli (1500 rpm) – Adatto a pompe e compressori standard.
6-8 poli – Per applicazioni con maggiore coppia e velocità ridotta.
I motori elettrici asincroni trifase W22 sono compatibili con inverter?
Sì, i motori W22 sono compatibili con inverter e possono operare in modalità a velocità variabile.
