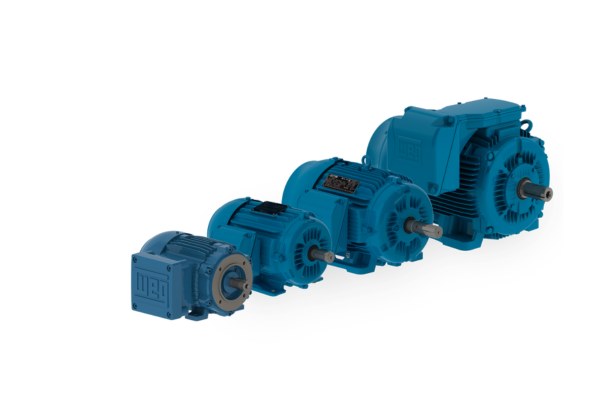

Motori NEMA

WEG offre al mercato la gamma più completa di motori per il mercato NEMA.

Serie W22 per installazione in safe area e in area classificata con le seguenti classificazioni:
CSA: Class I – Div 2 – Gr. A, B, C and D
CSA: Class I, Zone 2, IIC
CSA: Class II, Div 2, Gr. F and G

Serie W22 – Tru Metric con accoppiamenti IEC.

Serie W22 IEEE841 specificatamente progettati per impianti petrolchimici con le seguenti classificazioni:
CSA: Class I – Div 2 – Gr. A, B, C and D – T3

Serie W21X è la gamma explosion proof di WEG fornibile nelle grandezze da 143/5T a 586/7T e potenze da 1 HP a 500 HP con le seguenti classificazioni:
CSA/UL: Class I – Div 1 – Gr. C and D
CSA: Class II – Div 1 – Gr. F and G
CSA: Class I, Zone 1, IIB
CSA: Class II, Zone 21, IIB

Serie W21Xd

Serie W22

Motori antideflagranti NEMA – W21Xd

I motori antideflagranti NEMA della serie W21Xd sono progettati per applicazioni in aree classificate:

CSA/UL: Class I – Div I – Gr. C and D
CSA: Class II – Div I – Gr. F and G
CSA: Class I, Zone 1, IIB

NEMA PREMIUM EFFICIENCY 60 Hz

Frequenza

60 Hz

Colore

RAL 5009 – Blu

Marcatura

UL/CSA

Poli	giri/rpm	Potenza
2	3600	1 hp 1,5 hp 2 hp3 hp5 hp 7,5 hp10 hp15 hp 20 hp 25 hp 30 hp40 hp 50 hp60 hp75 hp 100 hp125 hp 150 hp200 hp250 hp 300 hp350 hp
4	1800	1 hp 1,5 hp 2 hp3 hp5 hp 7,5 hp10 hp15 hp 20 hp 25 hp 30 hp40 hp 50 hp60 hp75 hp 100 hp125 hp 150 hp200 hp250 hp 300 hp350 hp300 hp400 hp450 hp 500 hp
6	1200	1 hp 1,5 hp 2 hp3 hp5 hp 7,5 hp10 hp15 hp 20 hp 25 hp 30 hp40 hp 50 hp60 hp75 hp 100 hp125 hp 150 hp200 hp250 hp 300 hp350 hp400 hp450 hp
8	900	1 hp 1,5 hp 2 hp3 hp5 hp 7,5 hp10 hp15 hp 20 hp 25 hp 30 hp40 hp 50 hp60 hp75 hp 100 hp125 hp 150 hp200 hp250 hp 300 hp350 hp

Altre caratteristiche:

Carcassa e scudi in ghisa
Piedini incorporati alla carcassa
Protezione IP55
Classe isolamento F
Sovratemperatura Classe B
Raffreddamento: IC411
Scatola morsettiera con fori filettati NPT
Ingrassatori da tipo 254T

Su richiesta:

Protezione meccanica fino a IP66
Isolamento Classe H
Scaldiglie Anticondensa
Terminal Block
Encoder
AEGIS Internal Shaft Grounding Ring

Motori NEMA – W22

I motori W22 sono pienamente conformi ai requisiti di efficienza energetica dell’EISA 2007 (Energy Independence and Security Act 2007) degli Stati Uniti e di EcoAction del Canada.

I motori W22 NEMA sono disponibili in tre versioni: W22 High Efficiency, NEMA Premium Efficiency e Super Premium Efficiency.

Queste versioni sono conformi alle tabelle 12-11 e 12-12 di NEMA MG-1.

I motori W22 soddisfano i requisiti dell’ultima versione delle seguenti norme:

CSA C22.2 N. 100-04
CSA C390
IEEE STD 112
NEMA MG-1
UL 1004-1

I motori NEMA W22 sono certificati per installazione in aree classificate:

CSA: Class I – Div 2 – Gr. A, B, C and D
CSA: Class I, Zone 2, IIC
CSA: Class II, Div 2, Gr. F and G

NEMA PREMIUM EFFICIENCY – 60 Hz

Frequenza

60 Hz

Colore

RAL 5009 – Blu

Marcatura di serie

UL/CSA

Poli	giri/rpm	Potenza
2	3600	1 hp 1,5 hp2 hp3 hp5 hp 7,5 hp10 hp15 hp20 hp25 hp 30 hp40 hp50 hp60 hp75 hp 100 hp125 hp150 hp200 hp250 hp 300 hp350 hp400 hp450 hp500 hp 550 hp600 hp650 hp700 hp
4	1800	1 hp 1,5 hp2 hp3 hp5 hp 7,5 hp10 hp15 hp20 hp25 hp 30 hp40 hp50 hp60 hp75 hp 100 hp125 hp150 hp200 hp250 hp 300 hp350 hp400 hp450 hp500 hp 550 hp600 hp650 hp700 hp750 hp
6	1200	1 hp 1,5 hp2 hp3 hp5 hp 7,5 hp10 hp15 hp20 hp25 hp 30 hp40 hp50 hp60 hp75 hp 100 hp125 hp150 hp200 hp250 hp 300 hp350 hp400 hp450 hp500 hp 550 hp600 hp
8	900	1 hp 1,5 hp2 hp3 hp5 hp 7,5 hp10 hp15 hp20 hp25 hp 30 hp40 hp50 hp60 hp75 hp 100 hp125 hp150 hp200 hp300 hp 350 hp400 hp450 hp500 hp550 hp 600 hp

NEMA PREMIUM EFFICIENCY – 50 Hz

Frequenza

50 Hz

Colore

RAL 5009 – Blu

Marcatura di serie

UL/CSA

Poli	giri/rpm	Potenza
2	3000	1 hp 1,5 hp2 hp3 hp5 hp 7,5 hp10 hp15 hp20 hp25 hp 30 hp40 hp50 hp60 hp75 hp 100 hp125 hp150 hp200 hp250 hp 300 hp350 hp
4	1500	1 hp 1,5 hp2 hp3 hp5 hp 7,5 hp10 hp15 hp20 hp25 hp 30 hp40 hp50 hp60 hp75 hp 100 hp125 hp150 hp200 hp250 hp 300 hp350 hp400 hp
6	1000	3 hp 5 hp7,5 hp10 hp15 hp 20 hp25 hp30 hp40 hp50 hp 60 hp75 hp100 hp125 hp150 hp 200 hp250 hp300 hp350 hp400 hp

Poli

giri/rpm

Potenza

2

3000

1 hp 1,5 hp2 hp3 hp5 hp

7,5 hp10 hp15 hp20 hp25 hp

30 hp40 hp50 hp60 hp75 hp

100 hp125 hp150 hp200 hp250 hp

300 hp350 hp

4

1500

1 hp 1,5 hp2 hp3 hp5 hp

7,5 hp10 hp15 hp20 hp25 hp

30 hp40 hp50 hp60 hp75 hp

100 hp125 hp150 hp200 hp250 hp

300 hp350 hp400 hp

6

1000

3 hp 5 hp7,5 hp10 hp15 hp

20 hp25 hp30 hp40 hp50 hp

60 hp75 hp100 hp125 hp150 hp

200 hp250 hp300 hp350 hp400 hp

Altre caratteristiche:

Carcassa e scudi in ghisa
Piedini incorporati alla carcassa
Protezione IP55
Classe isolamento F
Sovratemperatura Classe B
Raffreddamento: IC411
Scatola morsettiera con fori filettati NPT

Su Richiesta:

Termorivelatori / PTC / PT100
Morsettiera (lo standard prevede cavi volanti)
Foro Filettato sull’estremità dell’albero
